Создаем диаграмму Ганта: для чего она нужна и как ее использовать

диаграмма Ганта

Диаграмма Ганта — это инструмент для управления проектами. С ее помощью составляют общий график проекта, назначают исполнителей, следят за последовательностью задач и их выполнением.

Диаграмма Ганта состоит из временной шкалы (горизонтальная ось) и списка задач (вертикальная ось). На пересечении осей цветным отрезком обозначают срок, в который нужно выполнить определенную задачу. Такие графики облегчают взаимодействие участников команды, помогают оценить объем работ и визуализировать общий процесс проекта.

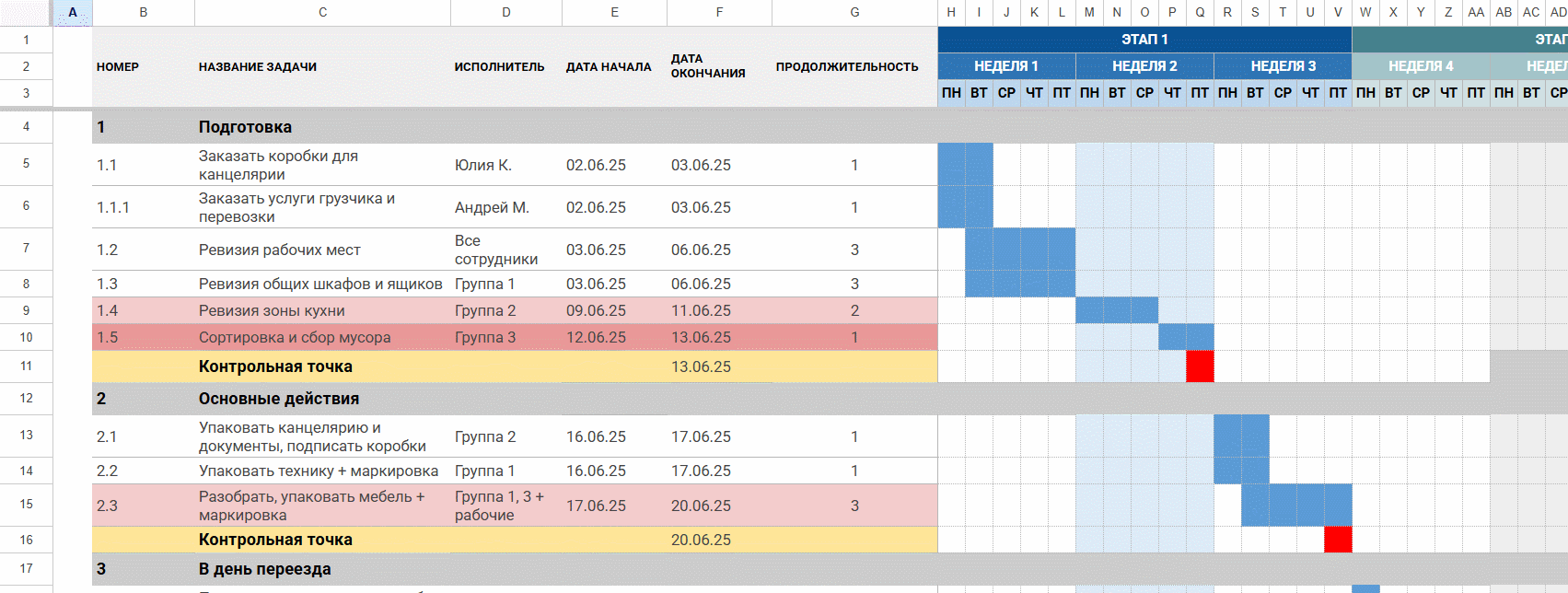

Фрагмент шаблона диаграммы Ганта в Google Таблицах
Фрагмент шаблона диаграммы Ганта в Google Таблицах

В этой статье я расскажу, как создать и использовать диаграмму Ганта, разберу преимущества и недостатки инструмента.

Для чего нужна диаграмма Ганта

Диаграмму Ганта используют в разных сферах для управления проектами — в маркетинге, event-индустрии, IT, образовании, строительстве, дизайне. Диаграммы полезны, когда известен предварительный план проекта, и в нем есть зависимые этапы и задачи.

Диаграмма Ганта вполне подходит и для личного использования, например, для планирования генеральной уборки, ремонта или свадьбы.

Планирование долгосрочных проектов. Диаграмма Ганта помогает отобразить все части проекта в одной таблице, разбить их на задачи, назначить сроки и исполнителей. Общая визуализация на старте проекта упрощает понимание всех этапов и последующее управление ими.

Например, небольшой команде надо переехать в новый офис. Для этого потребуется избавиться от ненужного, упаковать важное, перевезти мебель и оргтехнику, распаковать вещи в новом офисе. Чтобы организовать работу и ничего не забыть, необходимо разделить весь процесс на этапы.

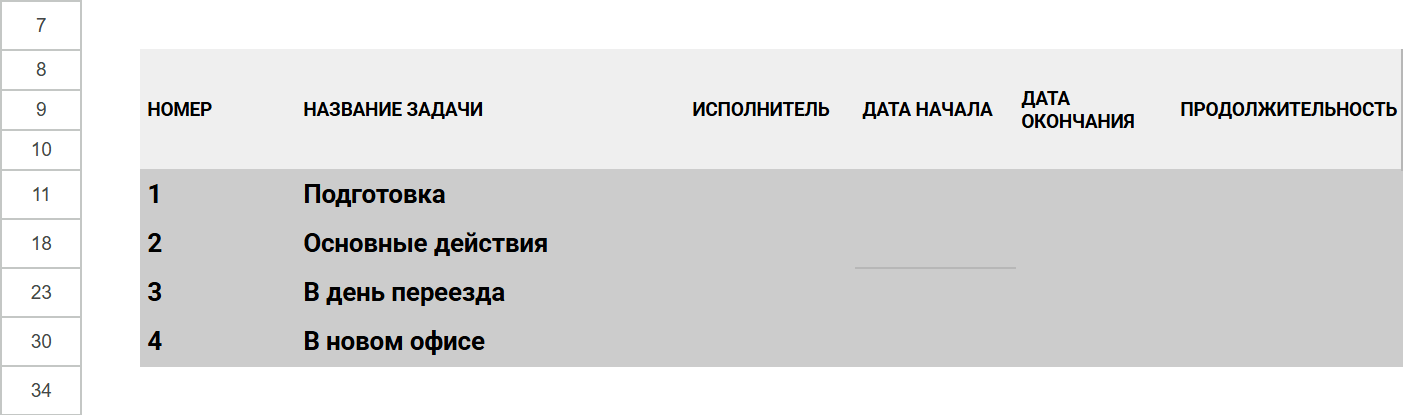

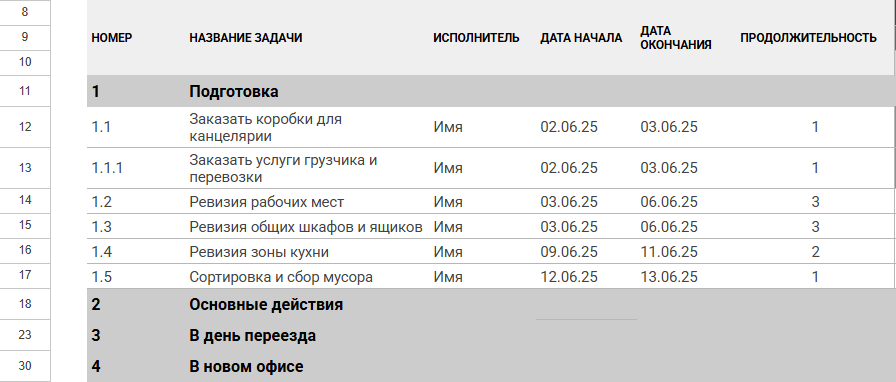

Вносим в таблицу основные этапы переезда

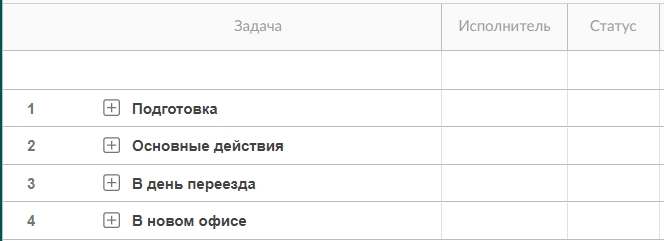

Вносим в таблицу основные этапы переезда

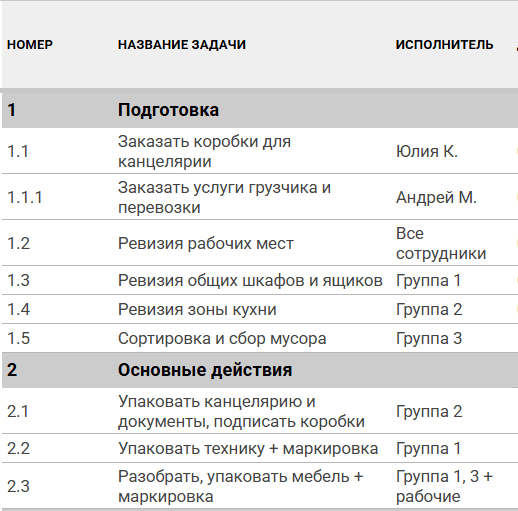

Для каждого этапа расписываем задачи, определяем сроки, назначаем исполнителя — так выстраиваются взаимосвязи
Для каждого этапа расписываем задачи, определяем сроки, назначаем исполнителя — так выстраиваются взаимосвязи

Контроль зависимых задач. К некоторым заданиям в проекте можно приступить только после выполнения предыдущих. Если срок выполнения одной задачи смещается, то сроки по связанным задачам тоже двигаются.

Например, при подготовке офисного переезда необходимо сначала освободить шкафы и ящики, а затем разобрать и упаковать их. Если первая задача занимает больше изначально запланированного времени, связанную с ней задачу не получится начать раньше.

Контроль общего прогресса. Придерживаться идеальной последовательности этапов проекта удается не всегда. С помощью диаграммы Ганта можно следить за общим прогрессом и вовремя корректировать возможные нестыковки.

Сроки и статусы задач помогают контролировать прогресс проекта, прогнозировать изменения, сдвигать даты или задачи по необходимости
Сроки и статусы задач помогают контролировать прогресс проекта, прогнозировать изменения, сдвигать даты или задачи по необходимости

Как использовать диаграмму Ганта

На примере переезда в новый офис покажу, как заполнить диаграмму. Для этого использую шаблон из Google Таблиц.

Определить график. Проект разбивают на части — на задачи и более мелкие подзадачи. Для всех частей необходимо определить дату начала и окончания.

Создаем план, расписываем задачи и даты. Выделяем цветом отрезки времени на выполнение каждой задачи
Создаем план, расписываем задачи и даты. Выделяем цветом отрезки времени на выполнение каждой задачи

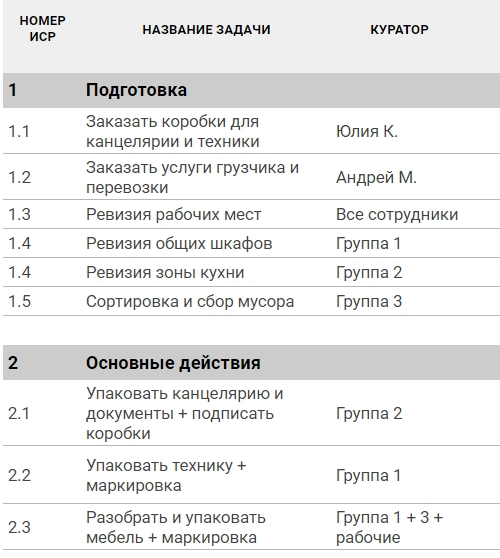

Назначить исполнителей. На этом этапе важно распределить ресурсы и обязанности. Для одной задачи назначают одного или нескольких исполнителей.

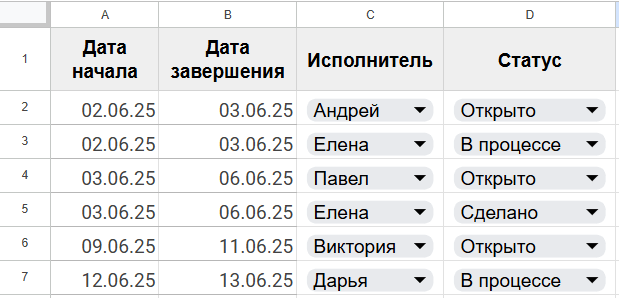

Для каждой задачи назначаем участника. Некоторые работы можно определять для группы ответственных — составы групп можно прописать сразу в таблице или отдельно
Для каждой задачи назначаем участника. Некоторые работы можно определять для группы ответственных — составы групп можно прописать сразу в таблице или отдельно

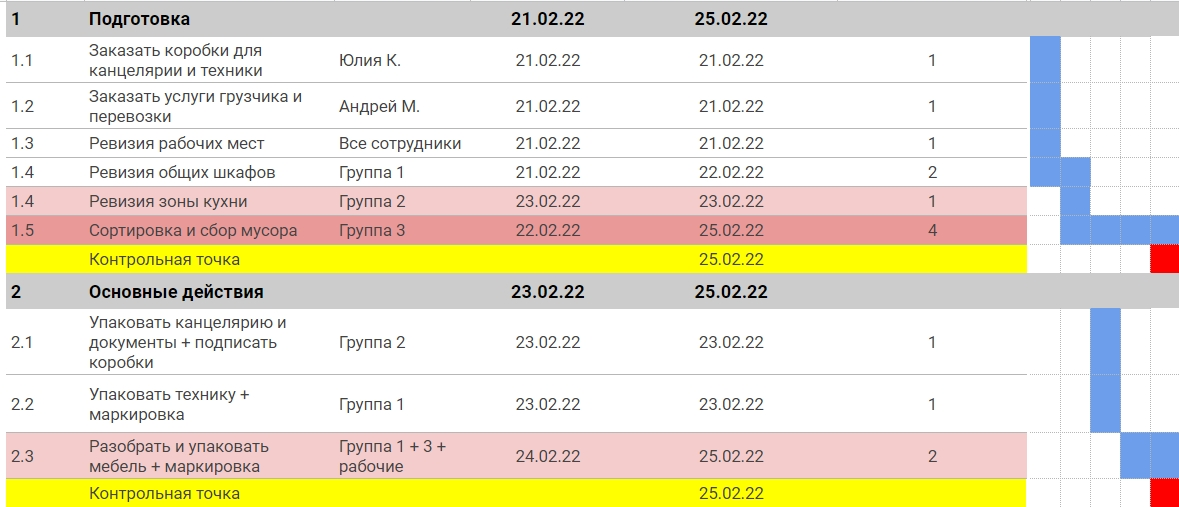

Выделить зависимые задачи. Выделите задачи, которые можно выполнять только после завершения предыдущих. Это нужно для того, чтобы работа нескольких исполнителей или команд была синхронизирована.

Для обозначения зависимых задач можно использовать любой удобный вариант, например, выделить цветом наименования задач или отрезков времени
Для обозначения зависимых задач можно использовать любой удобный вариант, например, выделить цветом наименования задач или отрезков времени

Обозначить вехи или контрольные точки. После каждого этапа проекта можно обозначить ориентир, который завершает единый пласт задач по проекту. Такие точки лучше зафиксировать и не сдвигать их дату — они помогают определить текущее положение дел в проекте, приоритеты и достижения.

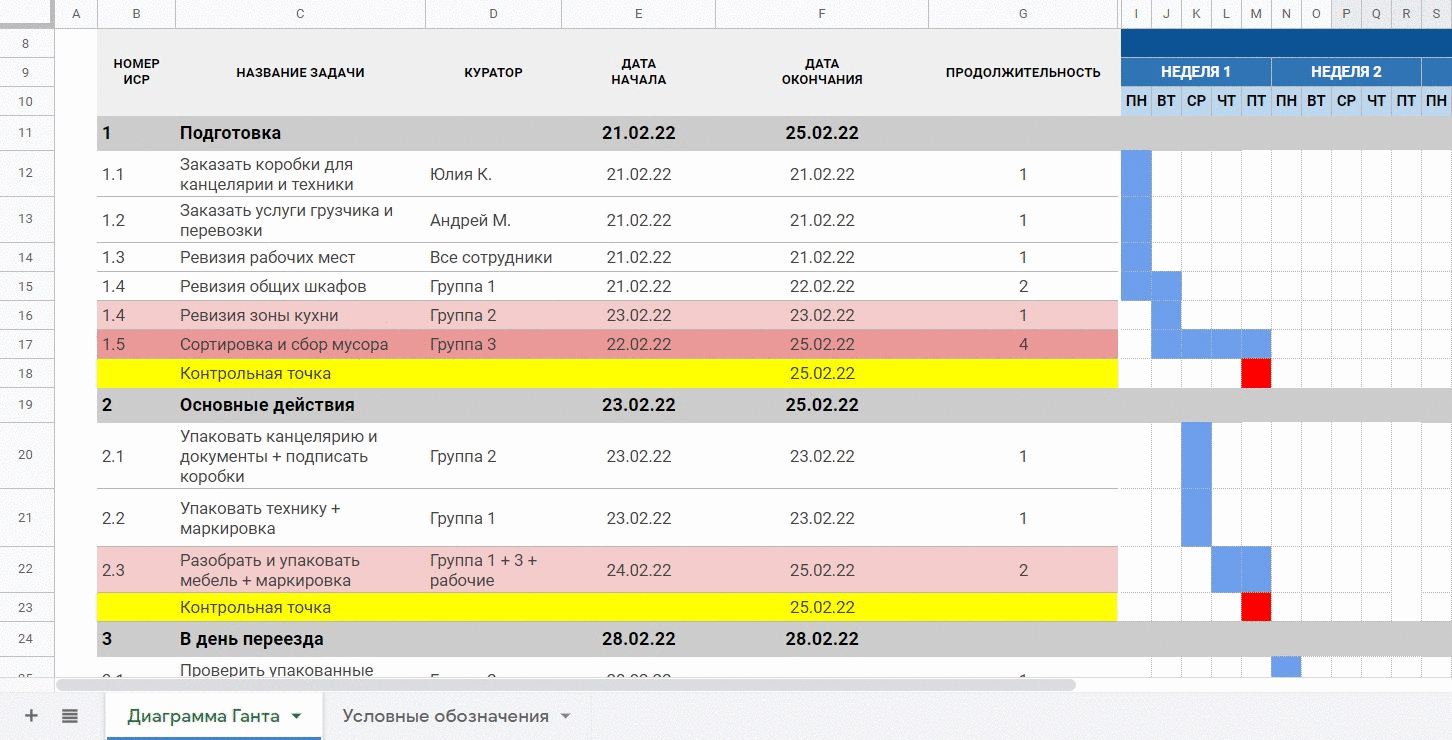

После каждого этапа можно добавить контрольные точки, чтобы зафиксировать и оценить результаты каждого этапа
После каждого этапа можно добавить контрольные точки, чтобы зафиксировать и оценить результаты каждого этапа

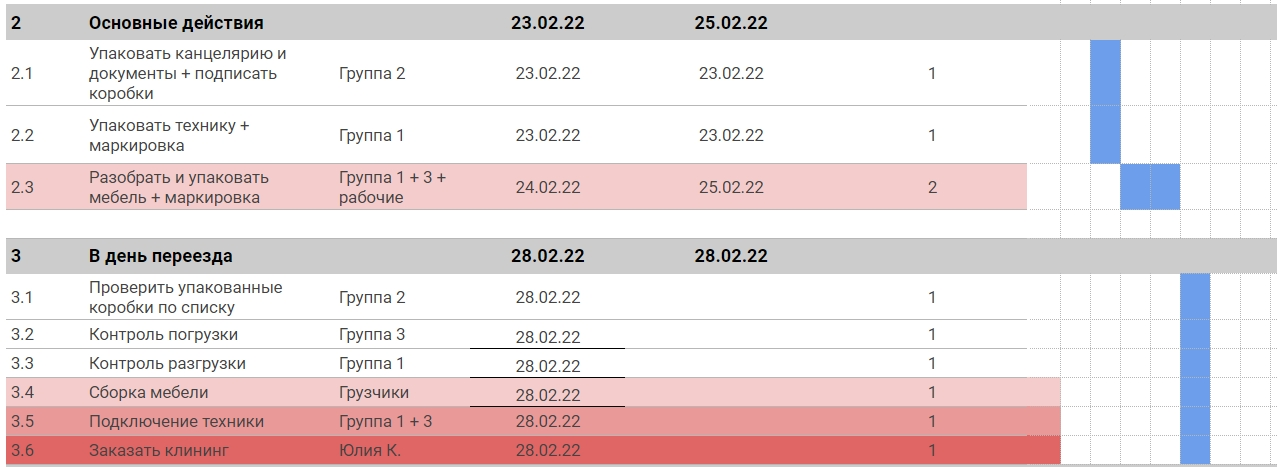

Быть гибкими. Во время проекта могут возникнуть незапланированные изменения, сдвинуться сроки или поменяться приоритеты. Важно изначально планировать дополнительное время для этапов и задач проекта.

В своем примерном графике я заложила один день на сам переезд, учитывая, что коробки упакованы и услуги грузчиков заказаны заранее. При этом в день переезда не исключены форс-мажоры — возможно для зависимых задач потребуется дополнительное время
В своем примерном графике я заложила один день на сам переезд, учитывая, что коробки упакованы и услуги грузчиков заказаны заранее. При этом в день переезда не исключены форс-мажоры — возможно для зависимых задач потребуется дополнительное время

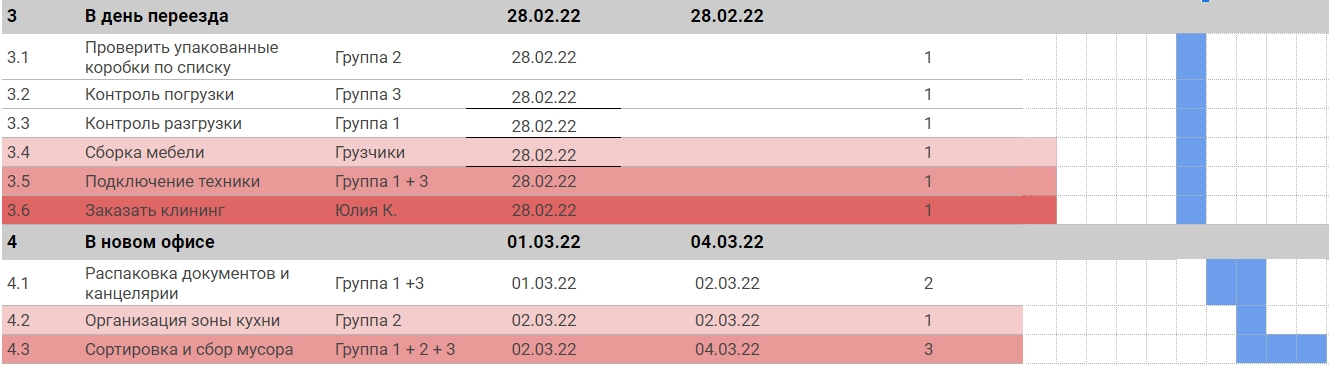

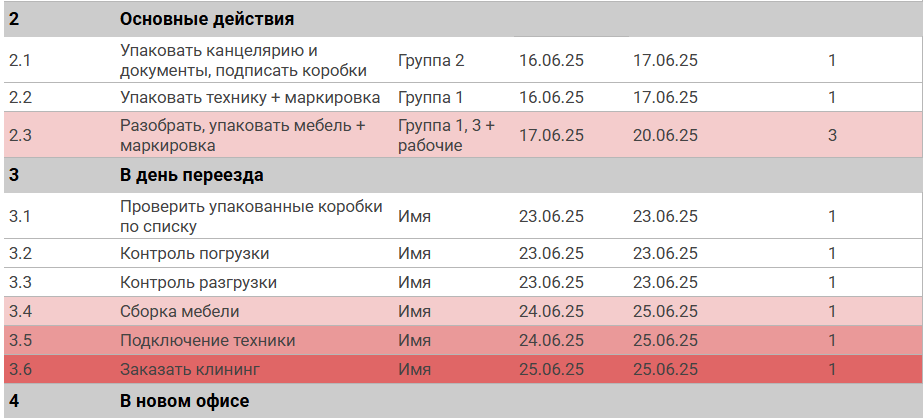

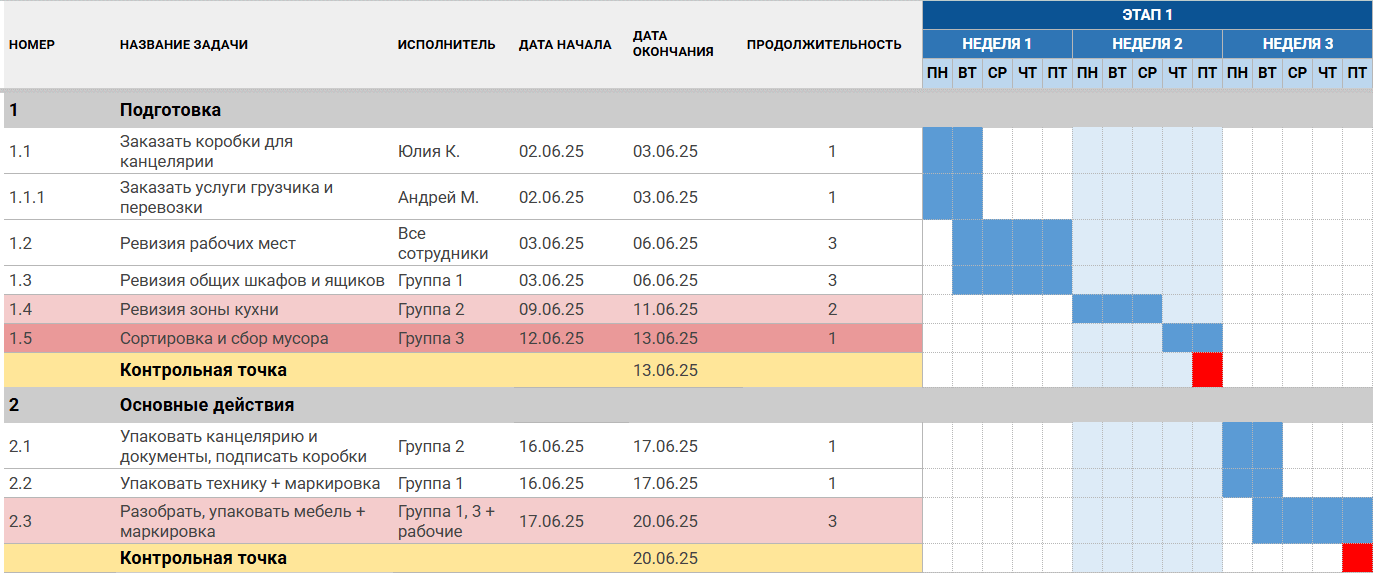

Готовая диаграмма Ганта с последовательными задачами. Оформление и условные обозначения могут быть любыми. Главное, чтобы они были понятны всем участникам проекта
Готовая диаграмма Ганта с последовательными задачами. Оформление и условные обозначения могут быть любыми. Главное, чтобы они были понятны всем участникам проекта

Как создать диаграмму Ганта

Чтобы создать диаграмму Ганта, можно использовать готовые шаблоны, добавлять линейные диаграммы или создать обычную таблицу.

В большинстве сервисов для управления проектами есть возможность добавить диаграмму Ганта. Например, для Трелло можно установить расширение для браузера, а в Джире есть инструмент «Дорожная карта».

Для статьи я протестировала 4 варианта построения диаграммы Ганта.



Google Таблицы

https://docs.google.com/spreadsheets

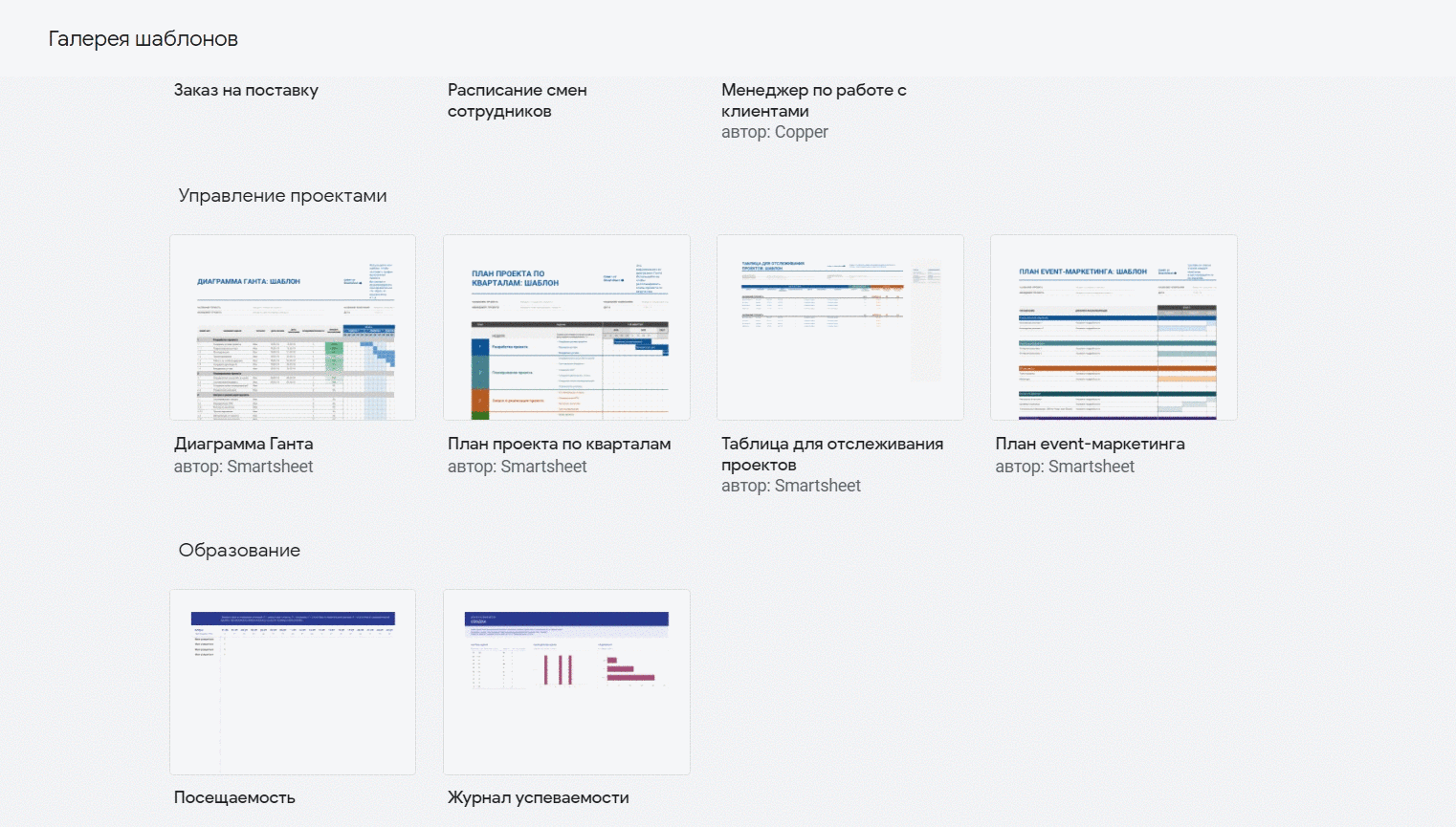

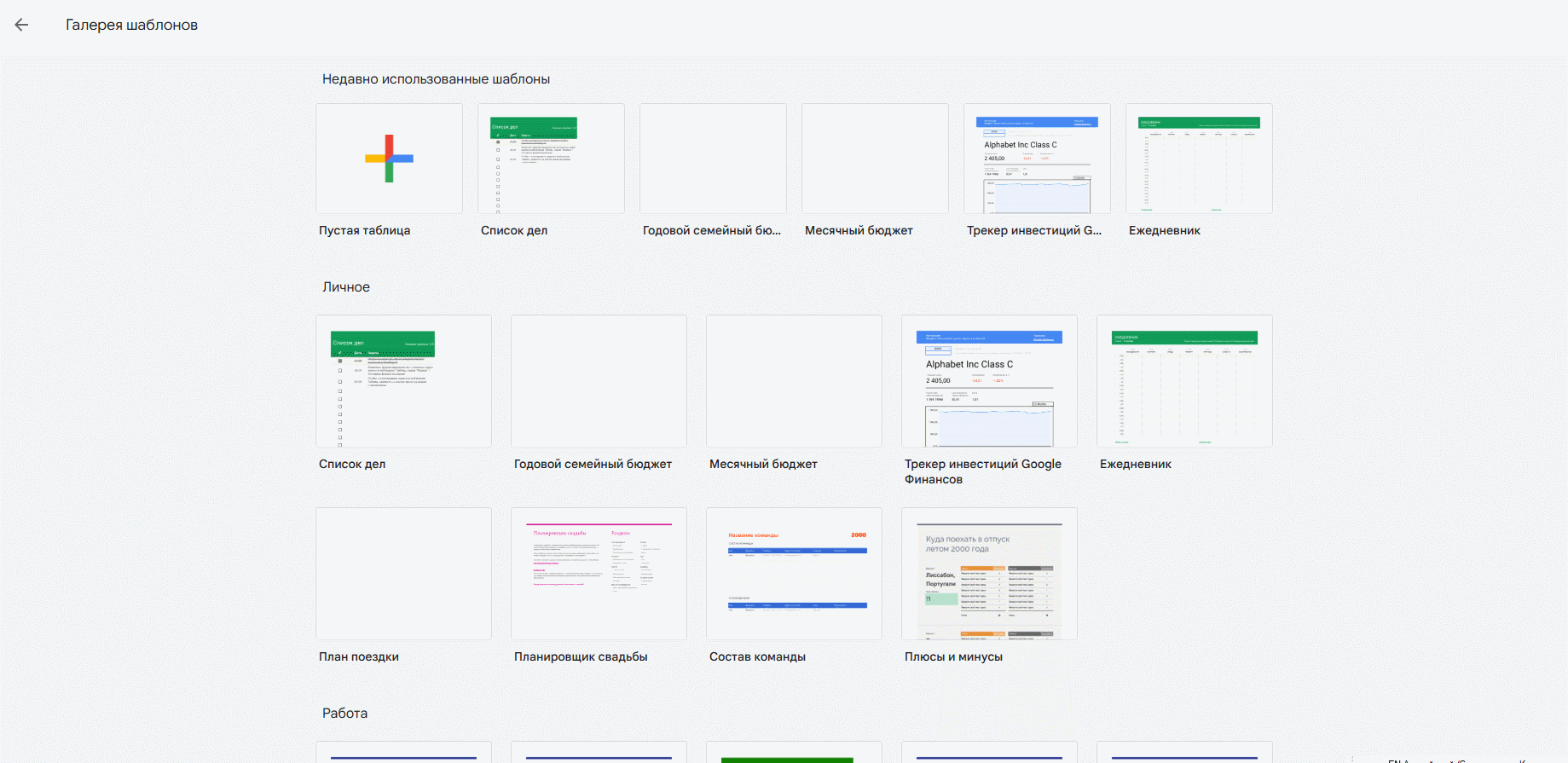

В разделе «Управление проектами» есть встроенные шаблоны: диаграмма Ганта, план проекта по кварталам, таблица для отслеживания проектов, план event-маркетинга. Можно искать сторонние шаблоны или создавать свои.

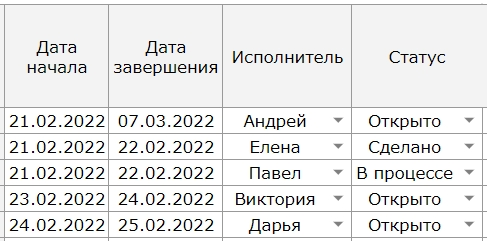

В шаблон удобно вносить список задач, имена исполнителей, сроки, удалять и добавлять столбцы и линии. Все изменения сохраняются автоматически, как и при обычной работе с таблицами в сервисе.

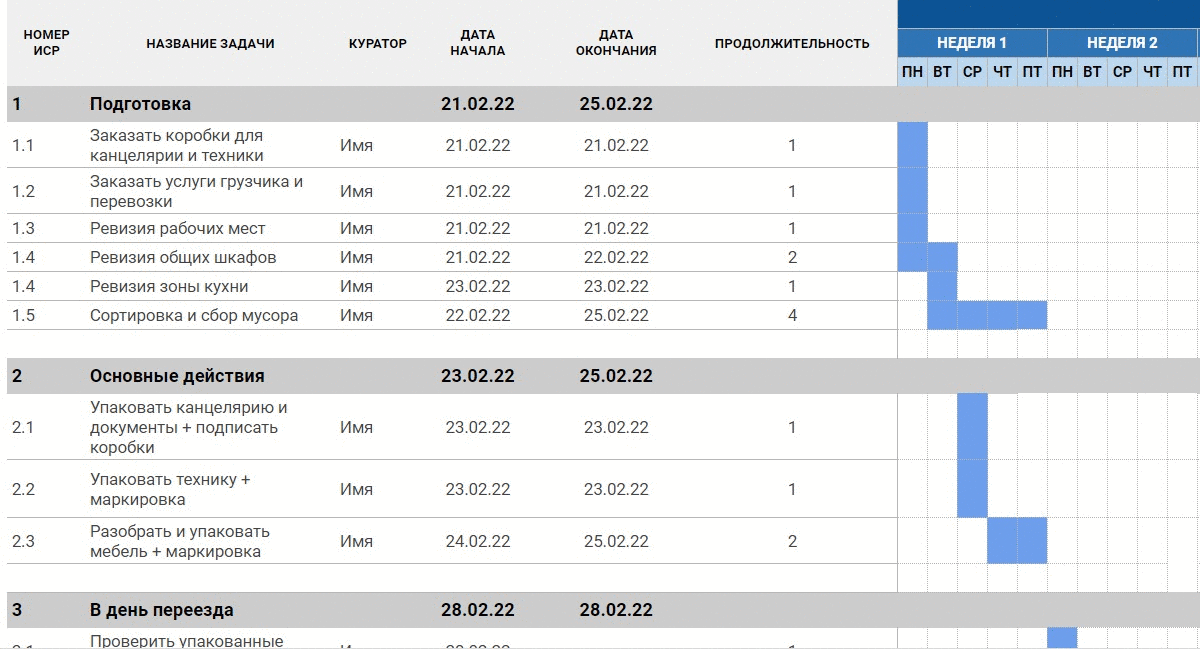

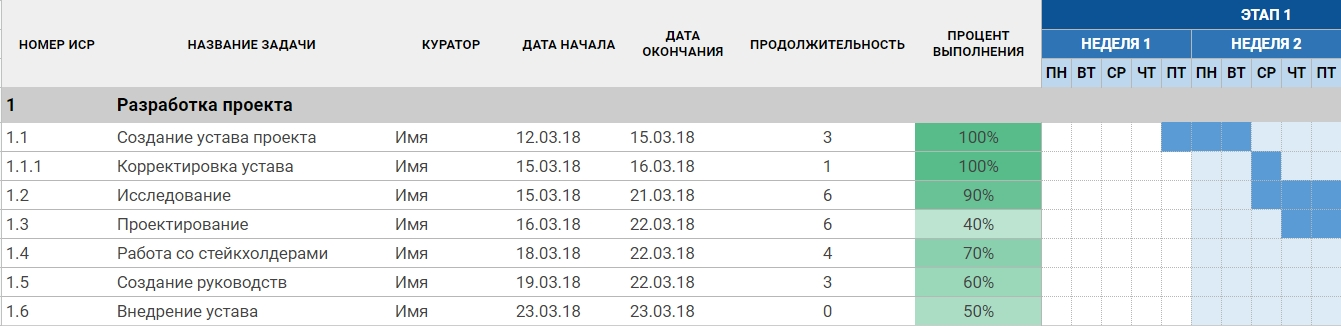

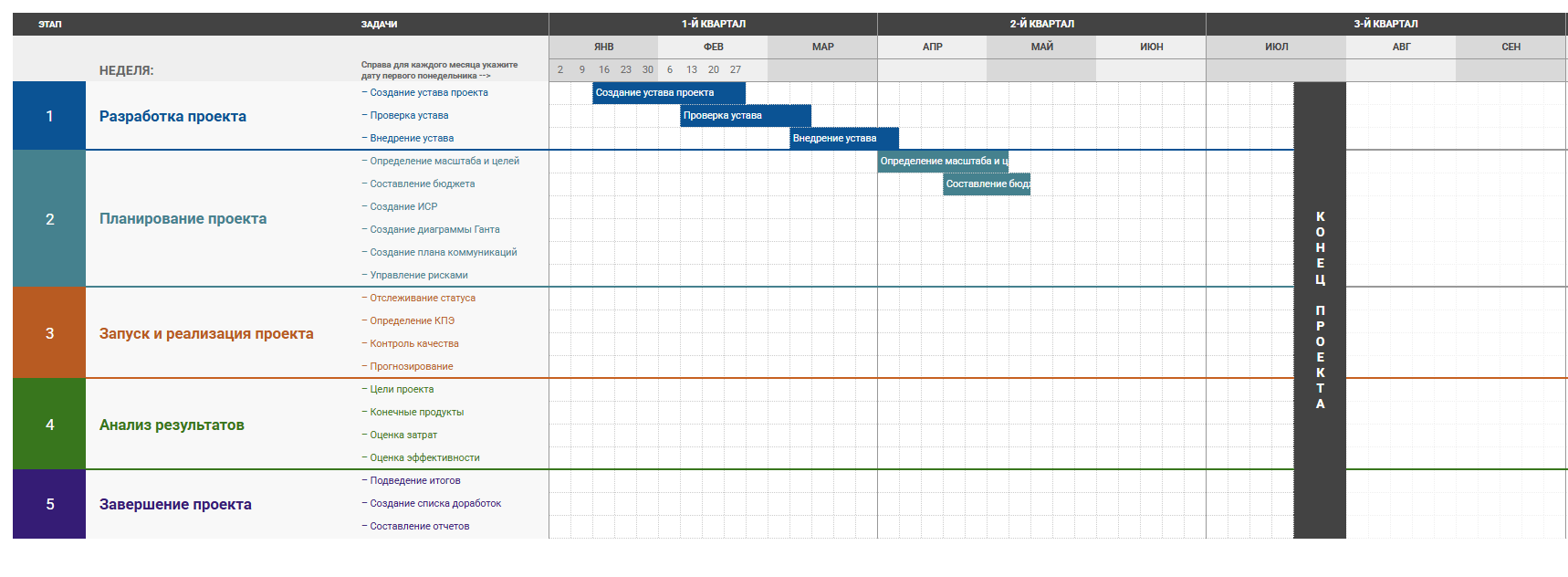

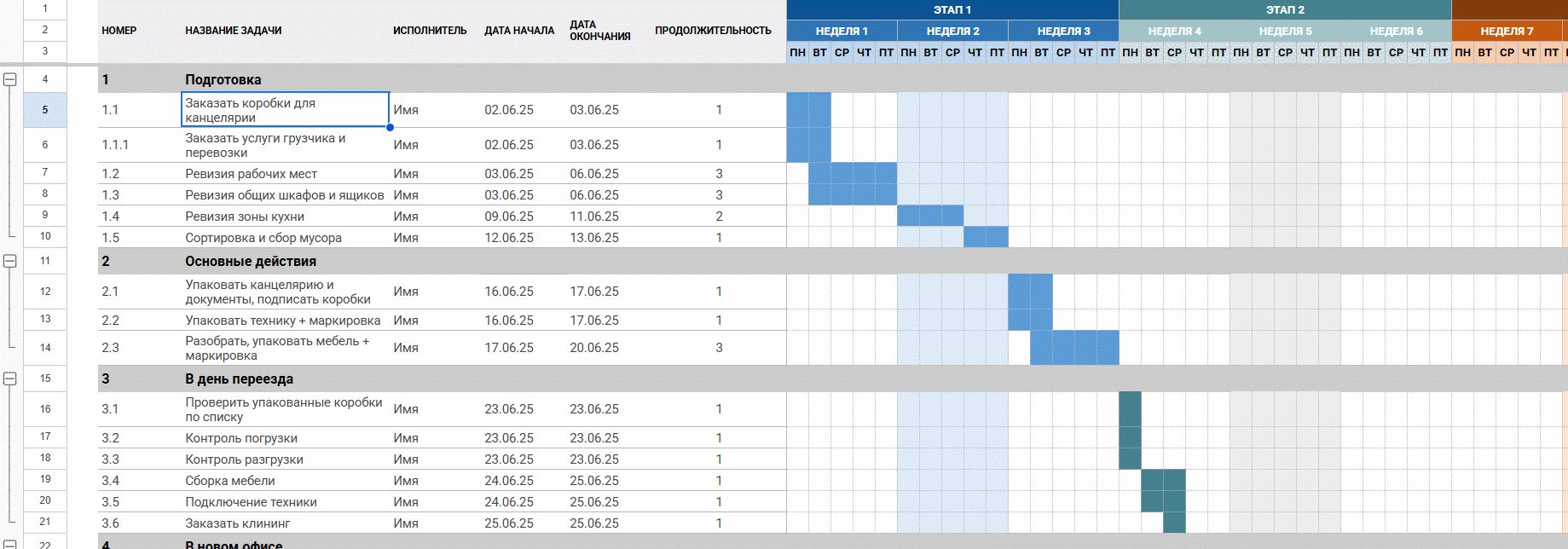

Шаблон содержит готовые строки для задач, столбцы для исполнителей, сроков начала и окончания задачи, также есть разбивка на этапы и недели
Шаблон содержит готовые строки для задач, столбцы для исполнителей, сроков начала и окончания задачи, также есть разбивка на этапы и недели

Canva

https://www.canva.com/ru_ru/grafiki/diamramma-ganta/

В сервисе можно создать красивый вариант диаграммы и задизайнить его по желанию. В Canva есть шаблоны, которые легко адаптировать под разные цели — выбрать дизайн, добавить изображения, редактировать и удалять элементы.

Готовый график можно сохранить в PDF, вставить в презентацию, поделиться или распечатать. Все базовые элементы для построения диаграммы доступны на бесплатном тарифе.

Стоит отметить, что такой вариант удобен, если в проект не планируется часто вносить изменения. Например, распечатанный вариант диаграммы придется переделывать при каждой корректировке дат или задач.

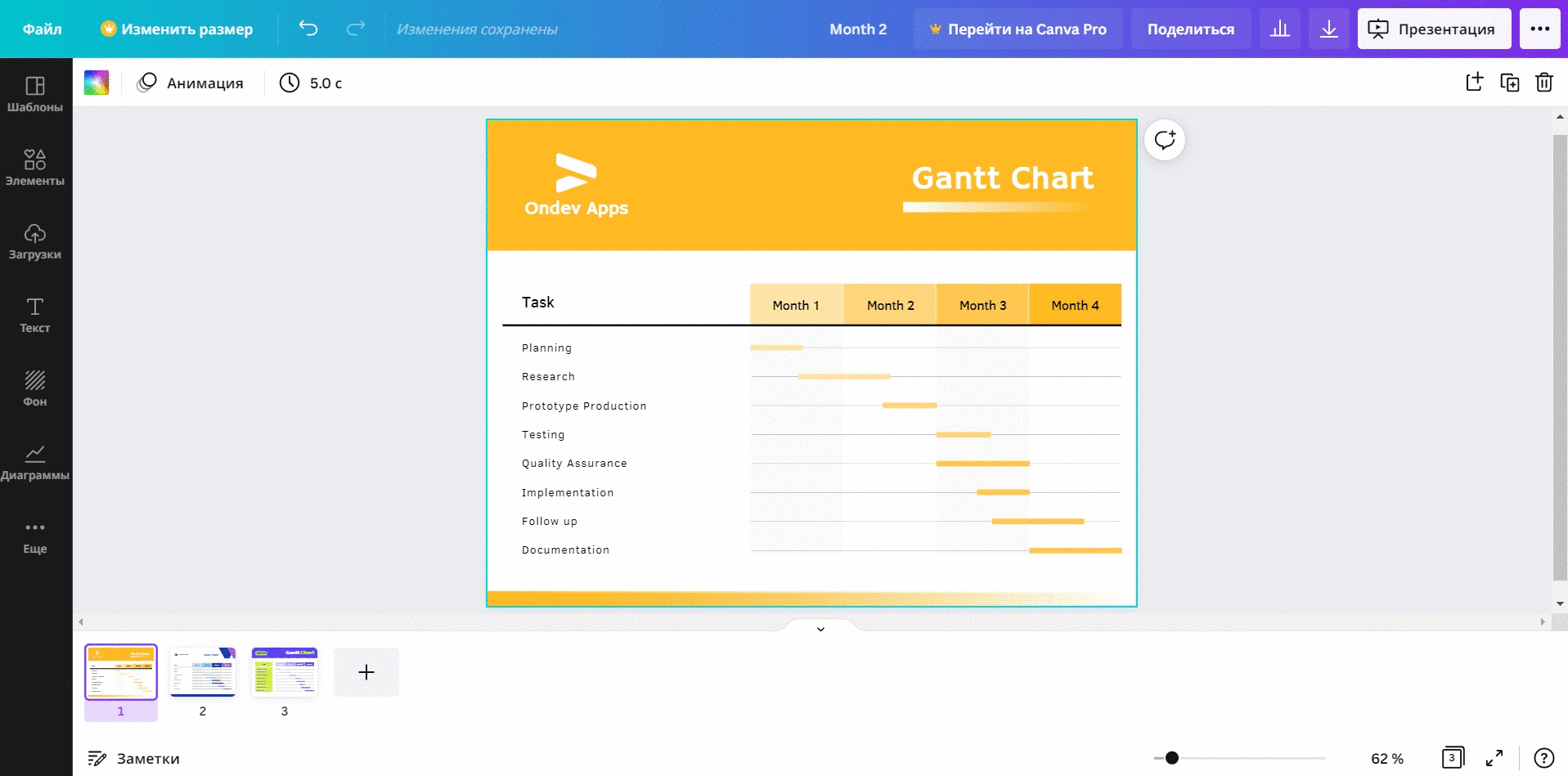

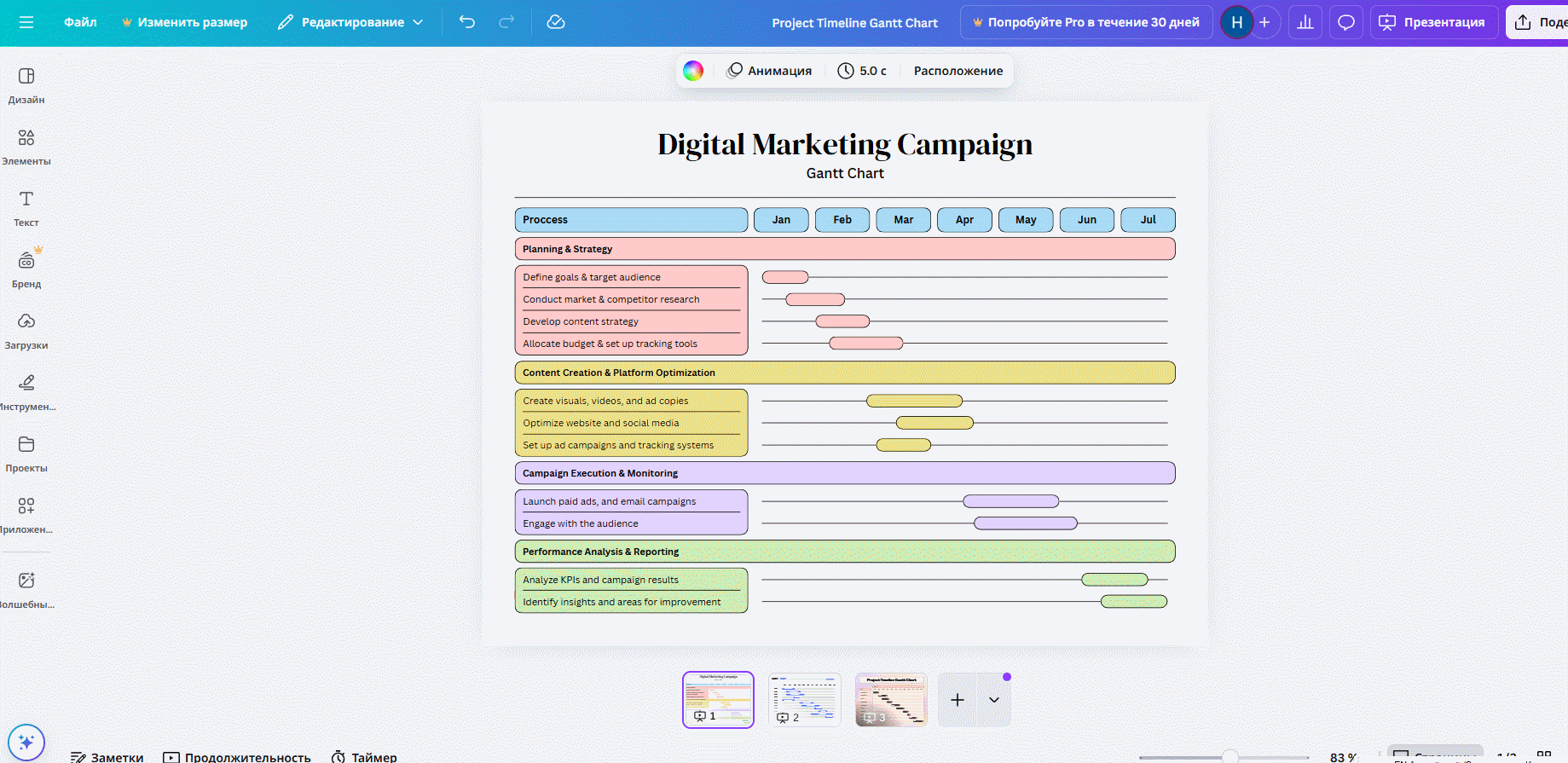

Используйте готовые дизайны или добавляйте новые элементы в шаблон. С десктопным редактором Canva легко разобраться и приятно работать
Используйте готовые дизайны или добавляйте новые элементы в шаблон. С десктопным редактором Canva легко разобраться и приятно работать

Excel и PowerPoint

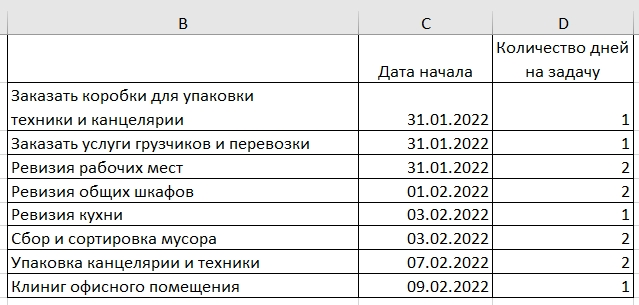

Для Excel можно скачать шаблон диаграммы или добавить диаграмму в новом документе и самостоятельно ее настроить. Создайте новый документ и внесите в таблицу исходные данные: список задач, дату начала и продолжительность каждого этапа.

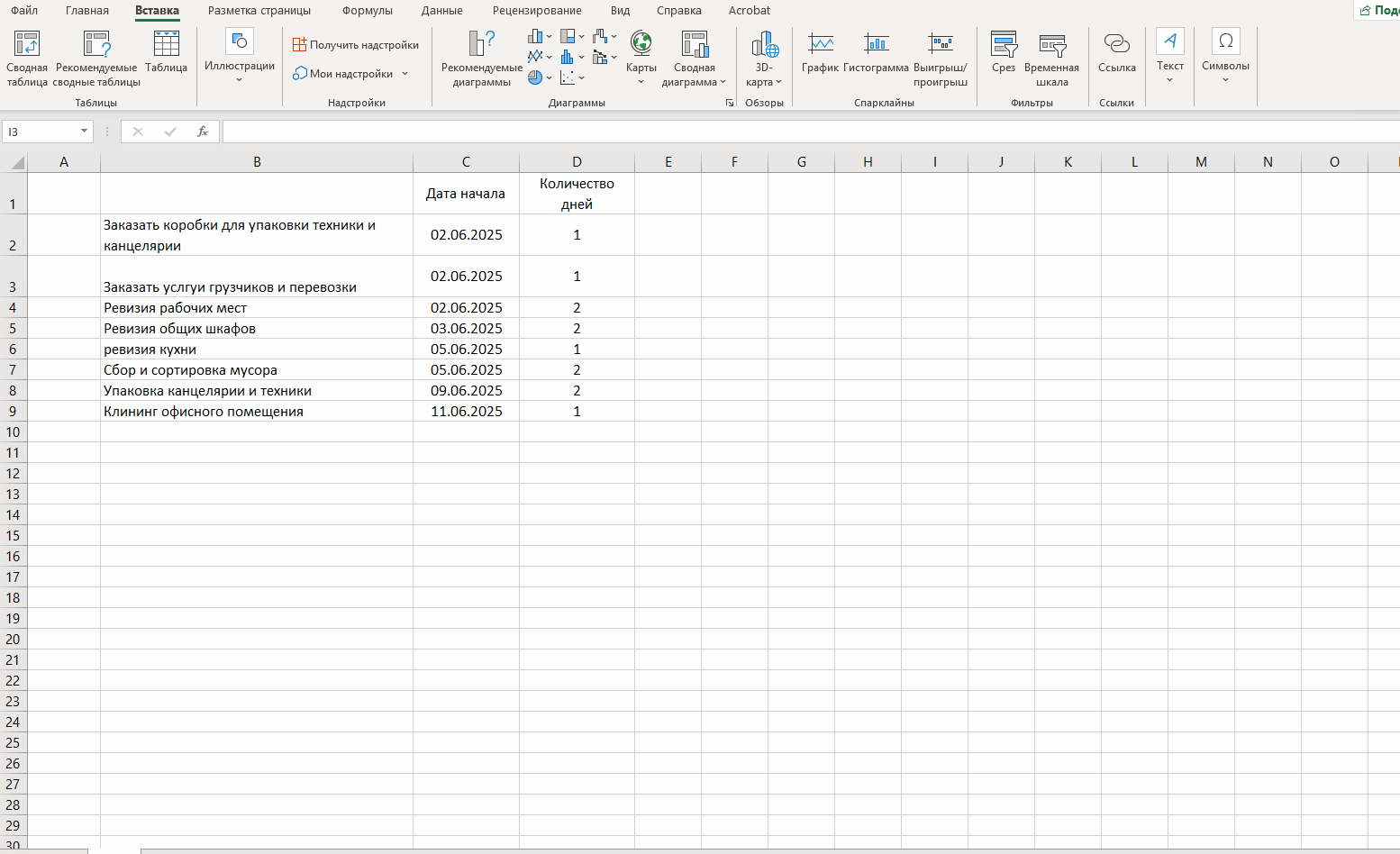

Чтобы настроить диаграмму в Excel, создайте таблицу с информацией о задачах и сроках исполнения

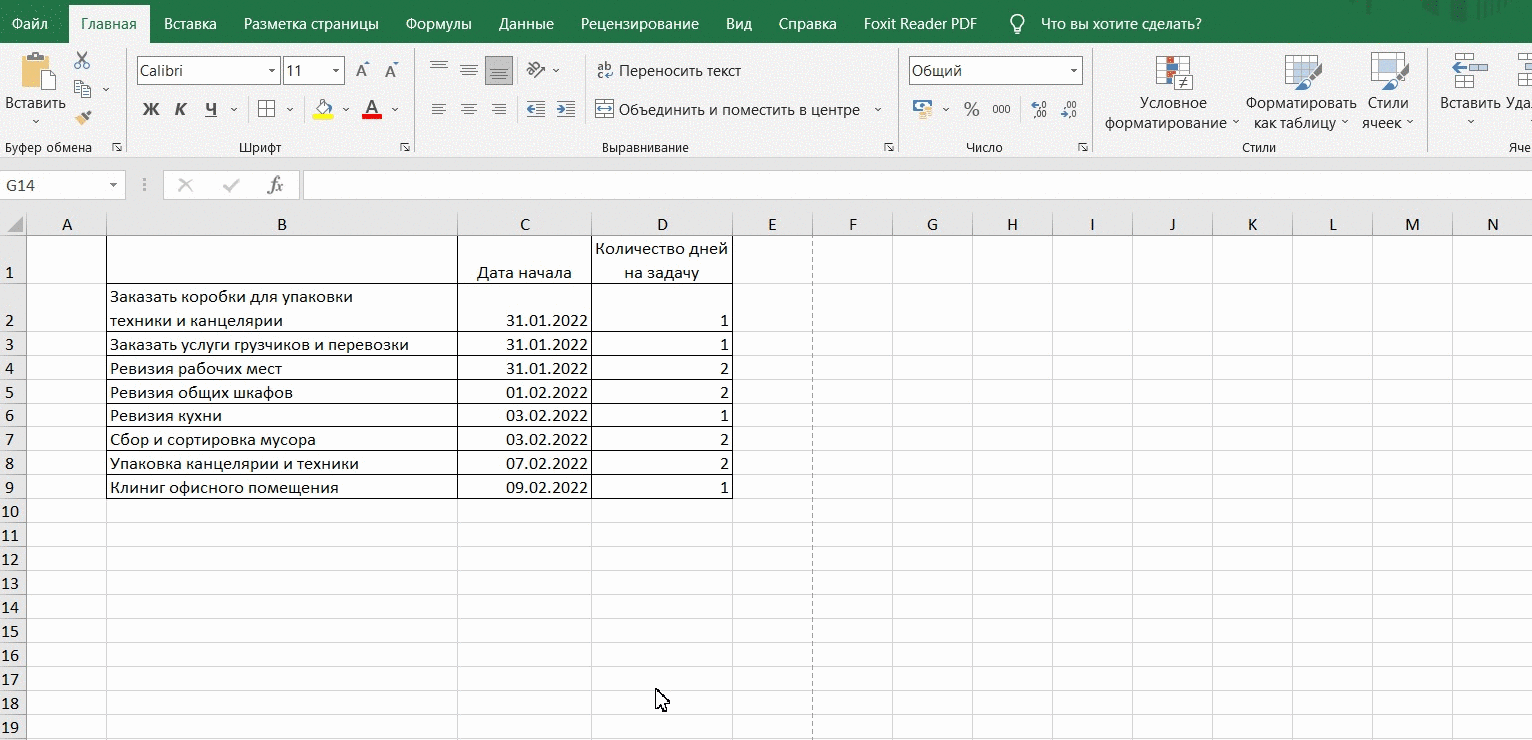

Чтобы настроить диаграмму в Excel, создайте таблицу с информацией о задачах и сроках исполнения

Когда таблица с данными готова, выделите ее полностью и через вкладку «Вставка» добавьте линейчатую диаграмму с накоплением.

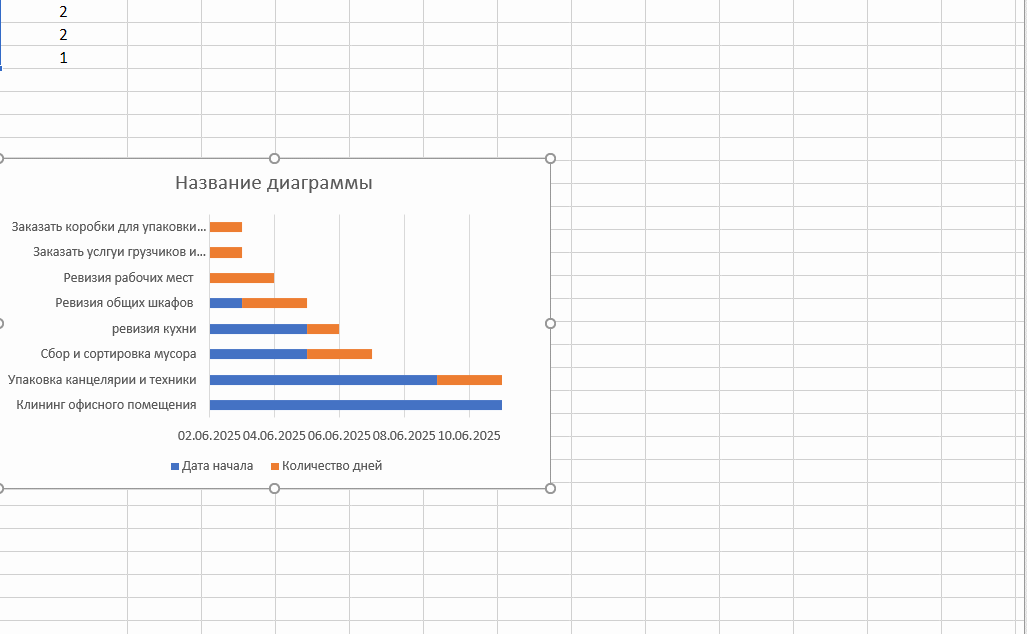

При добавлении диаграммы данные из выделенной таблицы переносятся на график
При добавлении диаграммы данные из выделенной таблицы переносятся на график

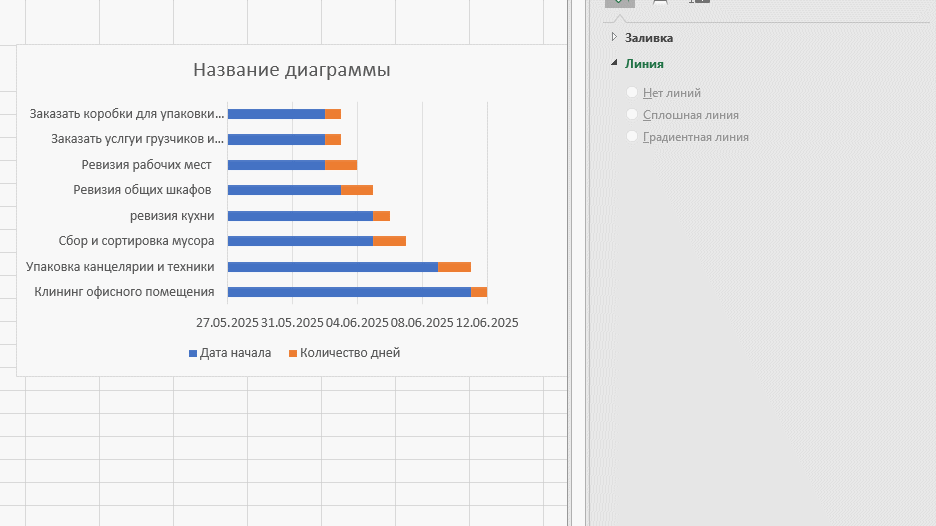

После вставки диаграммы этапы и даты в ней расположены в обратном порядке, не так как в таблице. Чтобы настроить нужный порядок этапов, выделите их в диаграмме и нажмите правую кнопку мыши, далее «Формат оси».

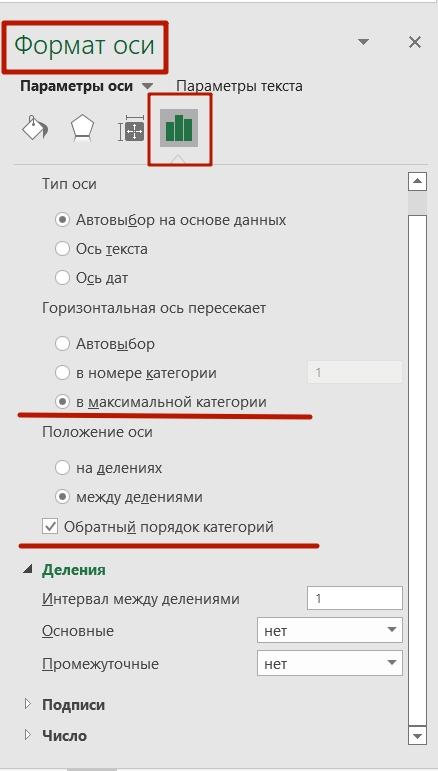

В появившейся панели инструментов  во вкладке «Параметры оси» отметьте пункты в «максимальной категории» и «обратный порядок категорий». С такими настройками этапы будут начинаться сверху с самого первого, как и в исходной таблице, а ось с датами останется внизу.

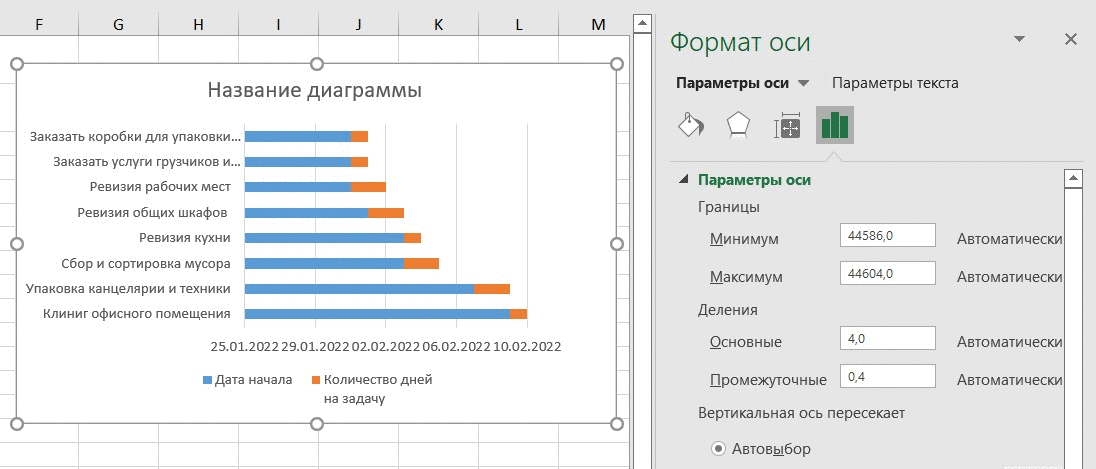

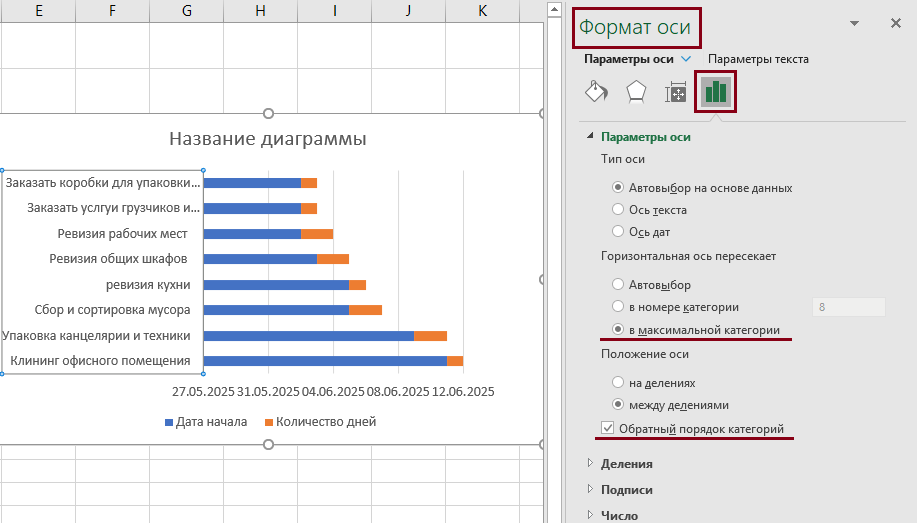

Настройте отображение этапов и дат в диаграмме
Настройте отображение этапов и дат в диаграмме

Далее настраиваем даты — выделите ось с датами и нажмите правую кнопку мыши, далее «Формат оси». В появившейся панели инструментов во вкладке «Параметры оси» установите минимальную границу — дату начала первого этапа из исходной таблицы, а в максимальной границе — дату окончания последнего этапа.

Для настройки оси с датами установите дату начала первого этапа работ и дату окончания последнего этапа
Для настройки оси с датами установите дату начала первого этапа работ и дату окончания последнего этапа

Чтобы диаграмма отображалась в нужном виде, скройте лишние ряды, которые служат для визуализации времени начала каждого этапа. Выделите ряды диаграммы, обозначенные синим цветом и нажмите правую кнопку мыши, далее «Формат ряда данных». На вкладке заливка выберите опцию «Нет заливки».

Настраиваем заливку рядов диаграммы
Настраиваем заливку рядов диаграммы

На финальном этапе можно настроить другие элементы: название диаграммы, шрифт, цвет рядов.

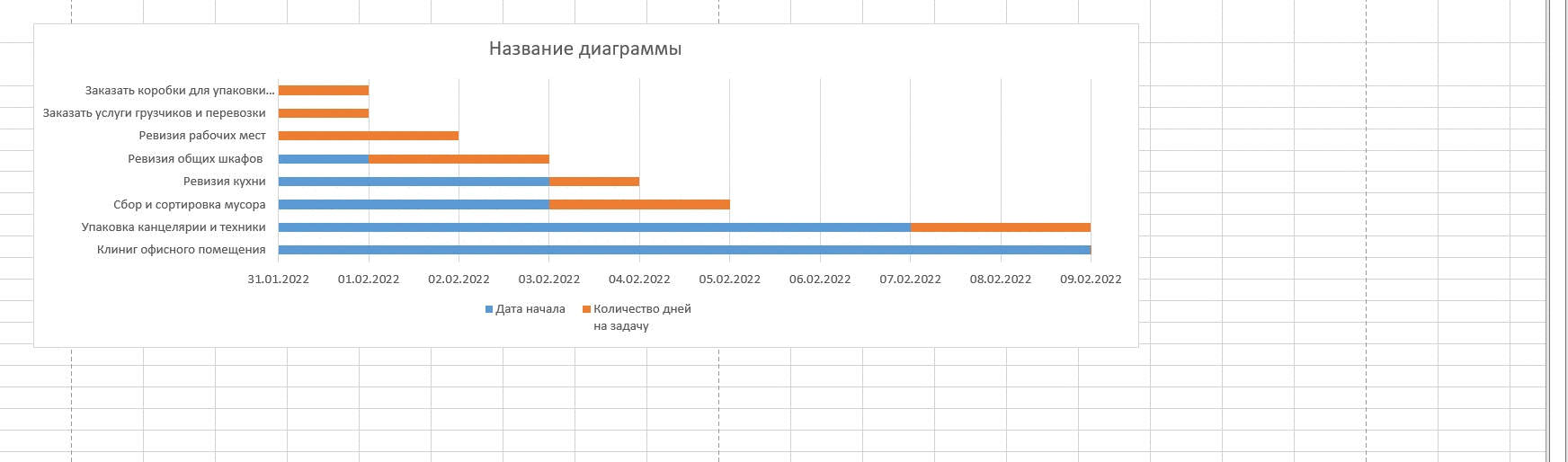

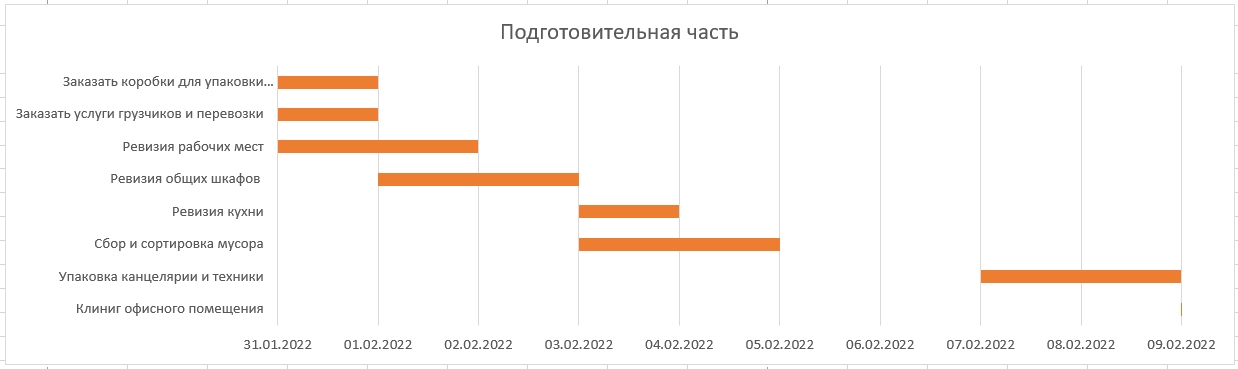

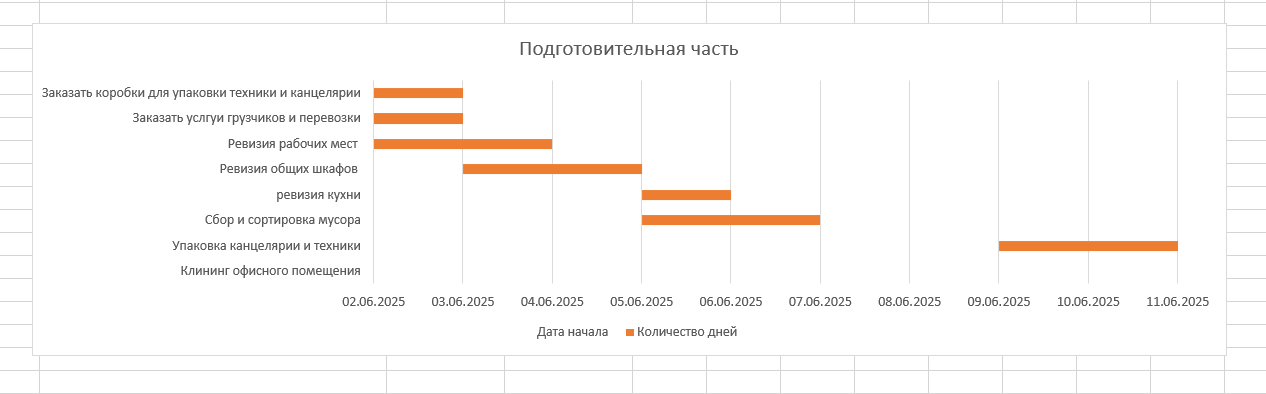

Так должна выглядеть диаграмма после настройки
Так должна выглядеть диаграмма после настройки

В PowerPoint диаграммы можно настроить так же, как и в Excel.

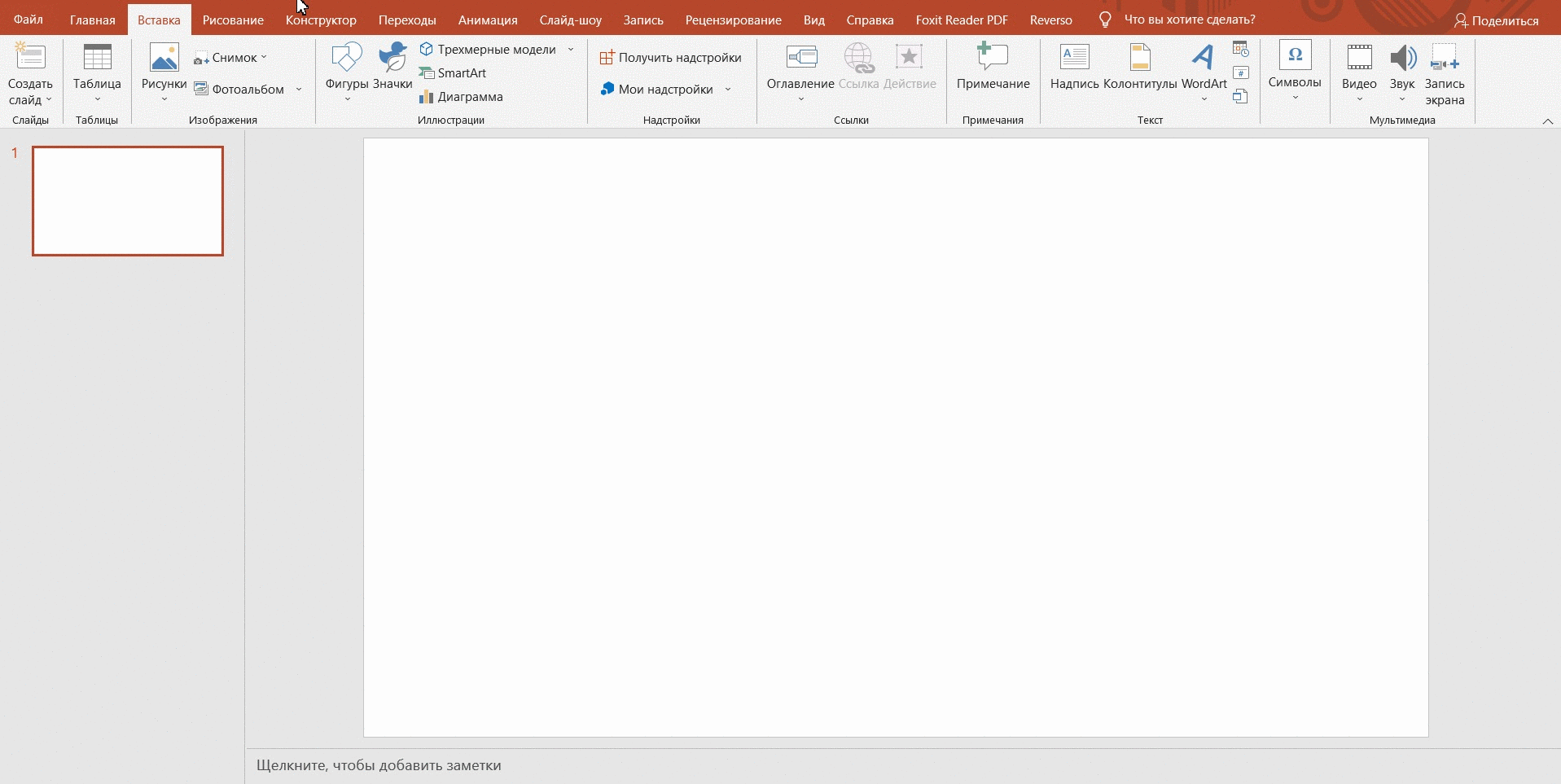

Создайте новый документ PowerPoint с пустым слайдом, затем через вкладку «Вставка» найдите линейчатую диаграмму с накоплением и добавьте ее на слайд. Во всплывающей таблице задайте параметры для диаграммы и настройте отображение информации по инструкции для Excel выше.

При добавлении диаграммы на пустой слайд в отдельном окне открывается таблица Excel, в которую нужно внести исходные данные
При добавлении диаграммы на пустой слайд в отдельном окне открывается таблица Excel, в которую нужно внести исходные данные

GanttPRO

https://ganttpro.com/ru/

Специальный онлайн-сервис для создания диаграммы Ганта. Редактор представляет собой шаблон диаграммы, в который вносят данные по проекту: название задачи, исполнитель, статус и сроки. Участники проекта могут получить разные роли в зависимости от установленных прав. Например, работать только над своими задачами или редактировать любые задачи проекта.

На сайте можно скачать бесплатные шаблоны для Excel и Google Таблиц.

Все функции сервиса можно использовать 14 дней без ограничений. Затем тариф стоит от 8.90$ за пользователя в месяц при годовой оплате.

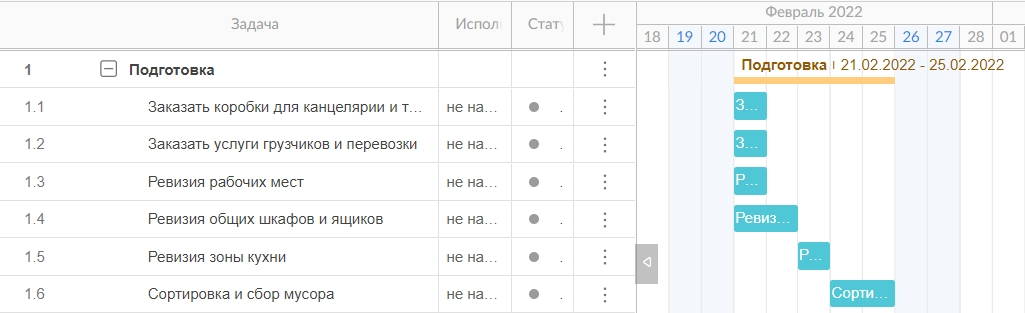

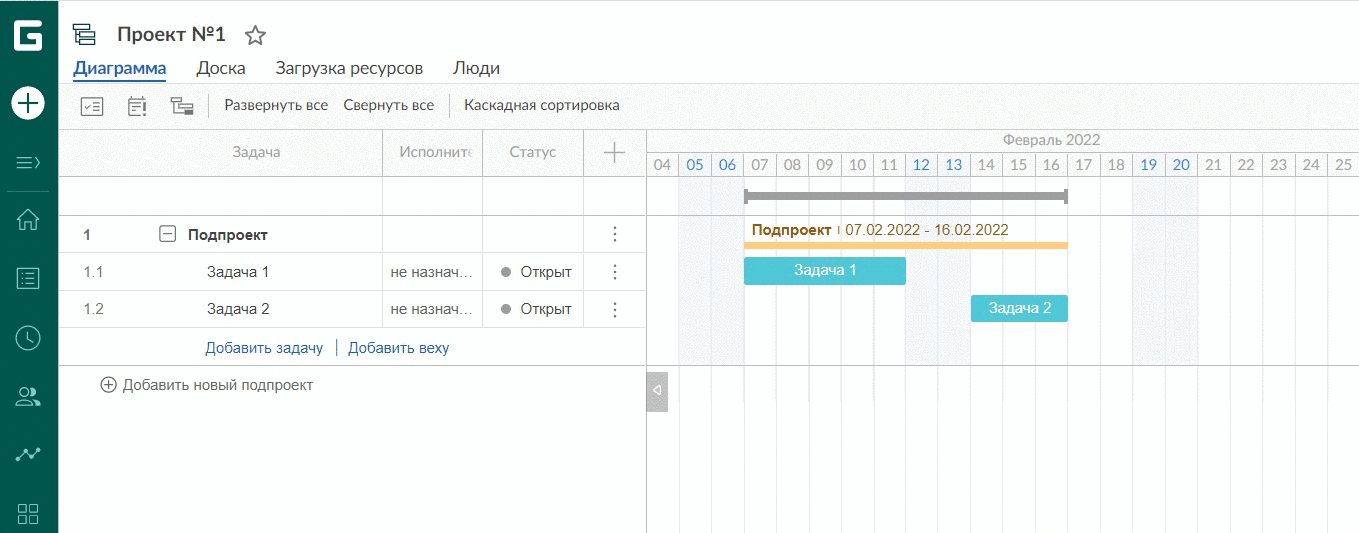

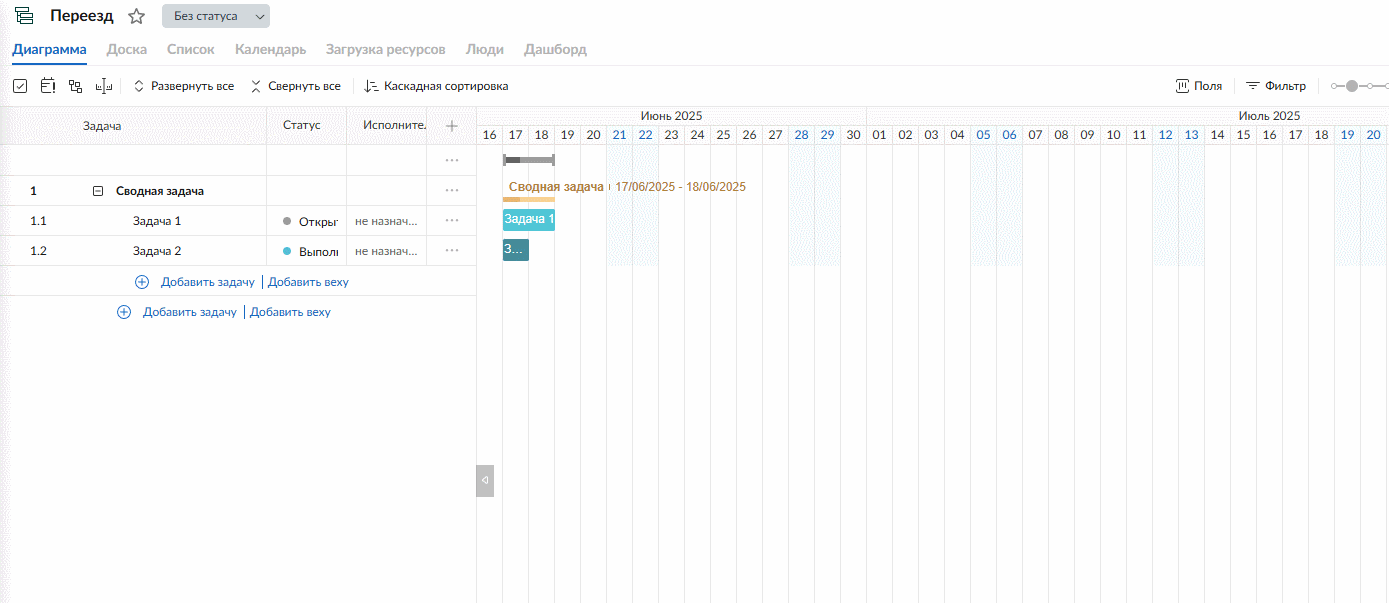

В интуитивном редакторе в виде графика можно добавлять задачи, назначать исполнителя и выставлять статус работ. После добавления новой задачи появляется поле для определения срока выполнения
В интуитивном редакторе в виде графика можно добавлять задачи, назначать исполнителя и выставлять статус работ. После добавления новой задачи появляется поле для определения срока выполнения

Преимущества и недостатки диаграммы Ганта

Диаграмма Ганта — хороший инструмент визуального управления долгосрочными проектами, которые содержат зависимые задачи. Диаграммы используют вне зависимости от методологии управления проектами (например, Scrum или Kanban).

В таблице собрала основные преимущества и недостатки диаграммы Ганта.

Плюсы 👍 Минусы 👎
Поэтапное планирование сложных проектов.

Визуализация этапов и задач.

Контроль зависимых задач.

Контроль сроков исполнения в режиме реального времени и общее понимание хронологии проекта.

Распределение ресурсов и оценка нагрузки.

Синхронизация участников проекта.

Подготовка и настройка диаграмм для сложных проектов занимает много времени.

Добавление дополнительных задач по ходу проекта может привести к путанице и значительному смещению сроков.

Обновление информации в графике усложняет работу в офлайне.
